Компрессор пневмоподвески: что это, как работает и зачем нужен

Современный автомобиль с пневматической подвеской дарит водителю и пассажирам непревзойденный комфорт. Плавность хода, регулировка дорожного просвета и автоматическая подстройка под нагрузку - все это стало возможным благодаря сложной системе, сердцем которой является компрессор пневмоподвески. Без этого устройства вся конструкция останется просто набором резиновых подушек. Именно компрессор создает и поддерживает рабочее давление, позволяя пневмобаллонам выполнять свою функцию.

Компрессор пневмоподвески - устройство и назначение

Компрессор пневмоподвески - это компактный электрический насос, который сжимает атмосферный воздух до необходимого давления и подает его в ресивер (накопитель) или напрямую в пневмобаллоны. Он является ключевым исполнительным механизмом всей системы.

Основная функция

Главная задача устройства - поддержание стабильного давления в магистрали. Электронный блок управления подает сигнал, и компрессор включается, чтобы накачать ресивер до заданного уровня (обычно 10-16 атмосфер). Когда водитель нажимает кнопку подъема кузова или система компенсирует крен в повороте, сжатый воздух из ресивера через клапаны поступает в пневмобаллоны. Компрессор снова запускается, восполняя запас давления. Таким образом, работоспособность пневмоподвески напрямую зависит от ресурса и исправности компрессора.

Где находится компрессор пневмоподвески

Один из частых вопросов, возникающих у автовладельцев при диагностике: где находится компрессор пневмоподвески? Производители обычно размещают его в местах, защищенных от грязи и влаги. В большинстве случаев он установлен под днищем автомобиля, в районе заднего бампера, внутри багажного отделения (в нише запасного колеса) или под капотом. Конкретная локация зависит от марки и модели авто. Например, на внедорожниках премиум-класса где стоит компрессор пневмоподвески - часто в техническом отсеке слева или справа в багажнике, отделенном пластиковым кожухом от основного пространства. Знание расположения упрощает визуальный осмотр и доступ при ремонте.

На практике расположение может отличаться даже внутри одного бренда. Например, компрессор пневмоподвески BMW находится в багажнике под боковой обшивкой, чаще с правой стороны. У автомобилей Mercedes-Benz компрессор пневмоподвески расположен под днищем, ближе к задней оси, в защитном кожухе. Если рассматривать внедорожники, то компрессор пневмоподвески Range Rover часто находится под кузовом в районе порогов или ближе к задней части рамы.

В более массовых моделях также есть свои особенности: компрессор пневмоподвески Audi Q7 обычно находится под днищем автомобиля, а компрессор пневмоподвески Volkswagen Touareg - в задней части, защищён от влаги и грязи специальным кожухом.

Такие различия важно учитывать при диагностике, потому что неправильный поиск узла часто приводит к лишней разборе элементов салона или днища.

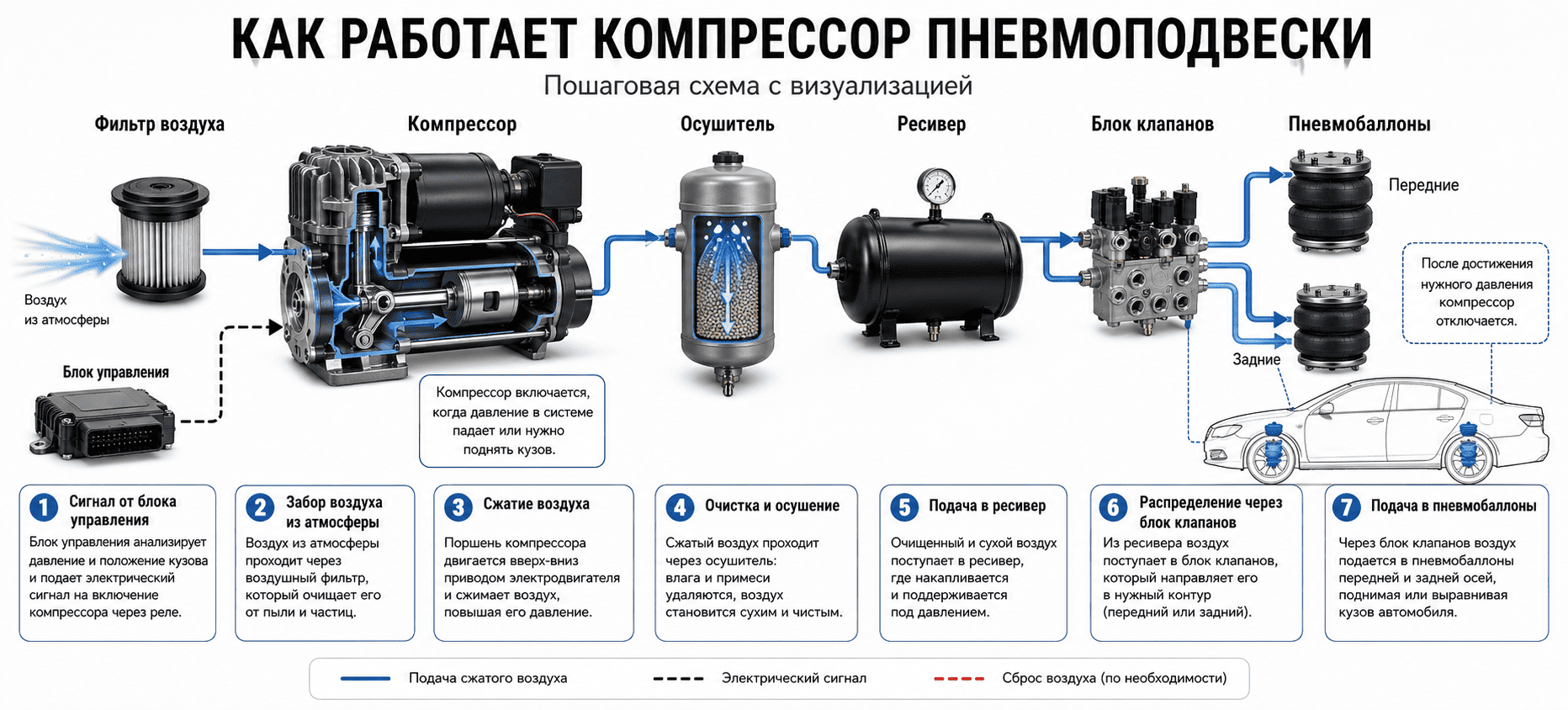

Как работает компрессор пневмоподвески

Чтобы понять работу компрессора пневмоподвески, нужно рассмотреть его цикл. В основе лежит обычный поршневой или винтовой механизм, приводимый в движение электродвигателем постоянного тока.

Принцип нагнетания воздуха

На начальном этапе компрессор засасывает воздух из атмосферы через фильтр. Внутри цилиндра поршень сжимает этот объем, уменьшая его в несколько раз. По законам физики это приводит к резкому повышению давления и температуры. Затем сжатый воздух проходит через систему осушителя (который удаляет влагу) и обратный клапан, после чего поступает в ресивер. Когда давление в ресивере достигает верхнего порога (настроенного на заводе), датчик отключает питание компрессора. Цикл повторяется по мере расходования воздуха.

Взаимодействие с системой управления

Современная работа компрессора пневмоподвески невозможна без электроники. ЭБУ (ECU) непрерывно мониторит давление, положение кузова и скорость движения автомобиля. Если система замечает, что кузов опускается ниже нормы из-за утечки или нагрузки, электронный блок подает команду на подключение компрессора пневмоподвески к цепи питания. Схема подключения компрессора пневмоподвески всегда включает реле, которое защищает контакты от перегрузки. Срок включения строго контролируется - длительная работа без остановки (более 5-10 минут) приводит к перегреву.

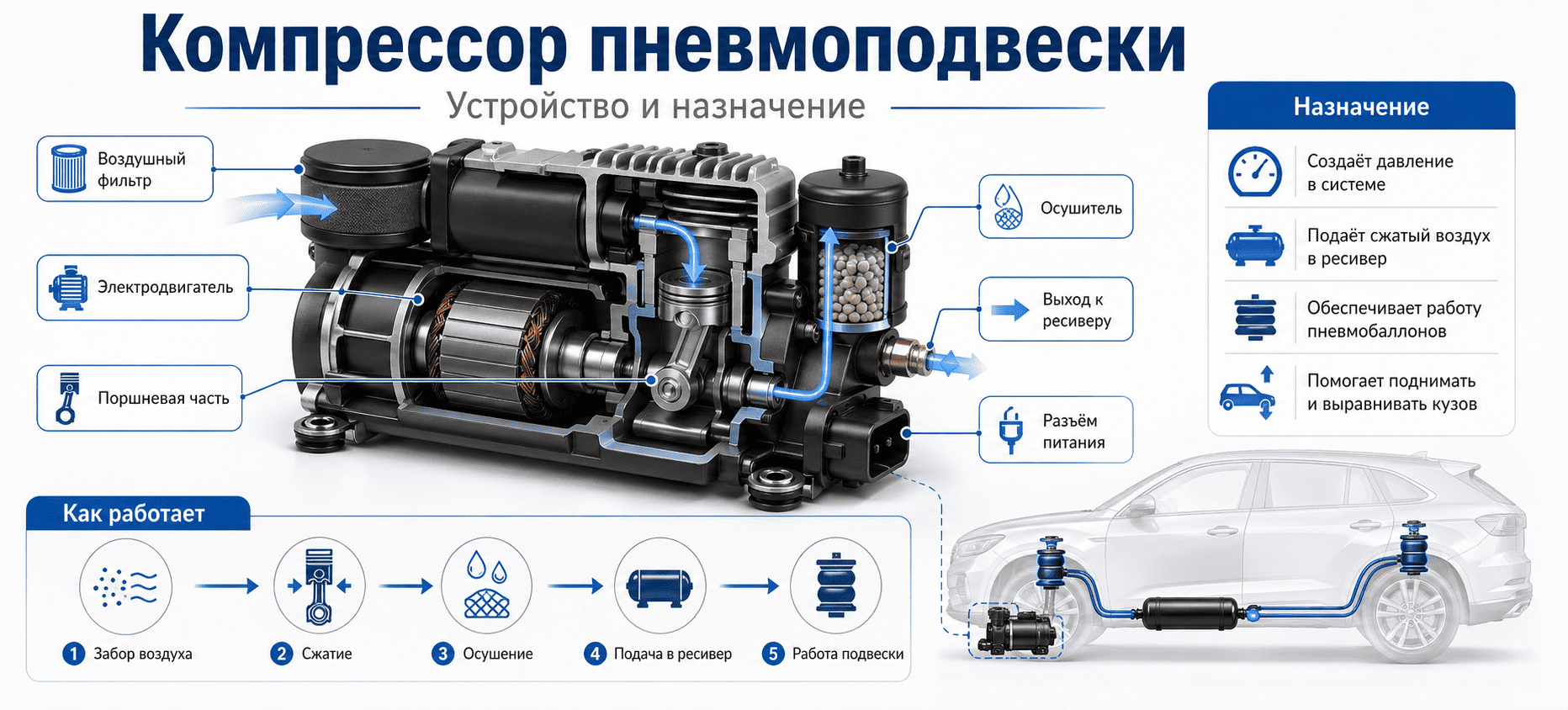

Устройство компрессора пневмоподвески

Даже при внешних различиях устройство компрессора пневмоподвески у большинства моделей схоже. Это электромеханический агрегат, состоящий из нескольких ключевых узлов.

Компонент	Функция
Электродвигатель	Создает крутящий момент для работы поршневой группы. Используются мощные коллекторные или бесщеточные моторы на 12/24 В.
Поршневая группа (цилиндр + поршень)	Непосредственно сжимает воздух. Поршень оснащен уплотнительными кольцами.
Осушитель (адсорбер)	Удаляет влагу из воздуха, чтобы избежать коррозии пневмобаллонов и замерзания конденсата зимой. Содержит гранулы силикагеля.
Впускной и выпускной клапаны	Обеспечивают нужное направление потока воздуха и герметичность камеры сжатия.
Головка блока	В ней размещены клапаны и каналы для охлаждения. Часто имеет ребра для отвода тепла.
Реле/контроллер	Управляет включением/выключением мотора.

Понимание устройства компрессора пневмоподвески помогает выявить причину поломки даже без глубоких технических знаний.

Основные неисправности компрессора пневмоподвески

Эксплуатация в сложных дорожных условиях (ямы, грязь, реагенты) и постоянные нагрузки приводят к износу. Наиболее распространенные симптомы и их причины описаны ниже.

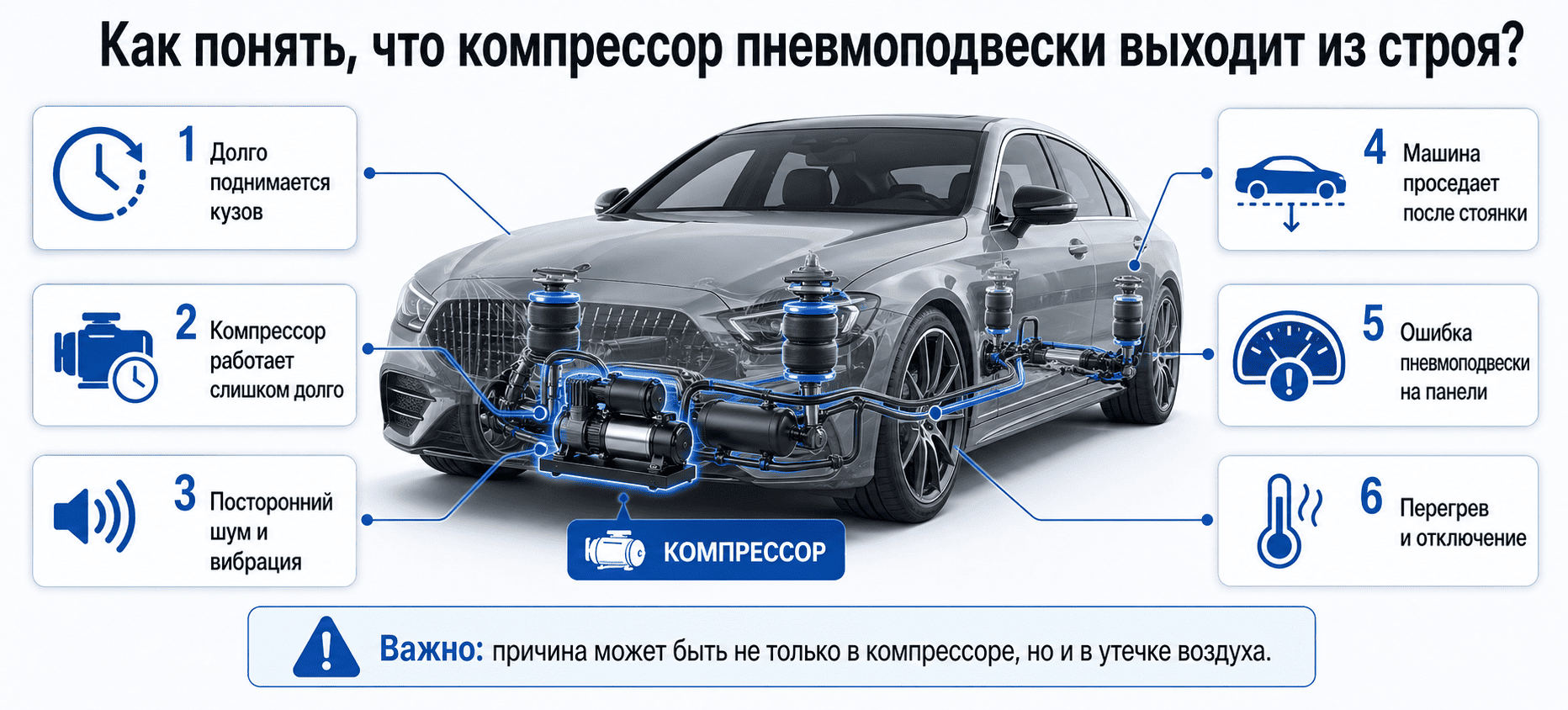

Как понять, что компрессор пневмоподвески выходит из строя?

• Долгая накачка. Время набора давления в ресивере увеличилось в 2–3 раза.
• Частое включение. Компрессор работает короткими циклами каждые несколько минут.
• Необычный шум. Появился свист, стук или гул, которых раньше не было.
• Перегрев. Устройство сильно греется за короткое время работы.
• Не включается компрессор пневмоподвески. Система полностью «легла» на кузов.
• Не работает компрессор пневмоподвески вообще. Нет реакции на команды блока управления.

Причины поломок

Давление компрессора пневмоподвески не набирается по следующим причинам:

• Износ поршневых колец или зеркала цилиндра. Внутренняя утечка воздуха через изношенные зазоры снижает производительность.
• Закоксовывание осушителя. Насыщенный влагой адсорбер перестает пропускать воздух, блокируя выход компрессора.
• Выход из строя обратного клапана. Воздух стравливается обратно в атмосферу.
• Поломка реле или проводки (самая частая причина отказа, если нет механических повреждений). Когда не работает компрессор пневмоподвески, первым делом нужно проверить предохранители и реле.
• Перегрев из-за длительной работы (утечки в системе). Компрессор пытается накачать воздух, который уходит через дырявый баллон, и выходит из строя.

Диагностика и проверка компрессора

Если вы заметили признаки неисправности, не спешите покупать новый агрегат. Начать стоит с диагностики.

Базовые методы проверки

Простая проверка давления компрессора пневмоподвески возможна с помощью манометра, встроенного в диагностический сканер или подключенного к ресиверу. Нормальное компрессор пневмоподвески какое давление должен создавать? Обычно верхняя граница составляет 12-16 атмосфер. Отключение реле происходит при 10-14 атм. Если компрессор не может достичь 8-10 атм за разумное время - проблема есть.

Визуальный осмотр. Проверьте состояние фильтра (не забит ли), проводки и реле.
Тест времени. Запустите компрессор вхолостую (если есть возможность). Замерьте время накачки от 0 до отключения. Сравните с техническими характеристиками модели.
Проверка герметичности. Если система шипит - ищите утечку мыльной водой. Не включается компрессор пневмоподвески из-за того, что он просто блокируется ЭБУ из-за слишком частых попыток накачки при наличии утечки.

Обслуживание и продление срока службы

Чтобы продлить жизнь компрессору, достаточно соблюдать несколько простых правил.

Основные правила эксплуатации

Рекомендация	Описание
Контроль герметичности	Даже микротрещина в баллоне заставляет компрессор работать без отдыха. Это убивает мотор в первую очередь.
Защита от влаги	Следите за состоянием осушителя (адсорбера). Каждые 2-3 года рекомендуется менять картридж осушителя.
Охлаждение	Не ставьте автомобиль в тесный гараж сразу после длительной работы пневмы - дайте мотору остыть.
Своевременная замена фильтра	Забитый воздушный фильтр заставляет компрессор работать с перегрузкой.
Регулярная диагностика	Раз в полгода проверяйте давление компрессора пневмоподвески через диагностический порт. Отклонение от нормы - повод для визита в сервис.

Заключение

Компрессор пневмоподвески - сложный, но жизненно важный элемент. Понимание его работы, знание того, где находится компрессор пневмоподвески на вашем авто, и своевременное обслуживание помогут избежать дорогостоящего ремонта всей пневматики. Не игнорируйте первые симптомы износа: долгую накачку или подозрительный шум. Заменив изношенный узел вовремя, вы сохраните комфорт и плавность хода вашего автомобиля на долгие годы.
